“白酒糟”800平方，1200平方 管束干燥機，管束烘干機，管束干燥，常州科達干燥設備有限公司成功調試 。
-常州科達干燥設備有限公司位于常州市天寧區鄭陸鎮，公司擁有職工380多人，占地面積50000m2 ，壓力容器主車間35000m2，各類各種制造、檢測設備170多臺套，橋式起重機30臺，最大起吊能力100T，最厚卷板能力120 mm。具有國家安全標準壓力容器三類制造許可證和壓力容器的設計證、美國ASME證及CE認證，通過ISO9001質量管理體系認證。
公司專業生產蒸發器系列設備；干燥機系列設備；壓榨機系列設備；螺旋輸送混合系列設備；換熱器系列設備；壓力容器系列設備；非標系列設備；精密過濾系列設備；離心分離系列設備；成套魚粉、魚油生產線及EPC總包工程。
設備材質分別為：碳鋼、不銹鋼、雙相鋼；鈦材、鎳基合金、哈氏合金、銅材等。廣泛造用于食品飲料、制藥、化工、石油、農藥、城市污泥及環保行業。
“以質量求生存，以高科技求發展，以信譽拓市場”為宗旨，為每一位客戶提供高標準、高技術、高質量的產品及售后服務,“優質量、優服務、優價格、優信譽”的經營宗旨和新產品的不斷研發是我公司全體員工對每一位客戶的承諾，我公司真誠的希望同廣大客戶精誠合作，共創輝煌。
概況：該機是我公司引進的一種新型、高效、節能的干燥設備，其各項技術經濟指標在同類產品中達國際水平。
結構與工作原理：該機的設計采用了熱傳導和熱輻射的原埋，物料經供料螺進入干燥機內，在殼體內旋轉管束外圍鏟子的攪拌作用下與換熱管充分接觸，使其水分得到蒸發，同時推進鏟將物料由進料端輸送到出料端。干燥一般采用逆流加熱方式，根據需要也可采用順流加熱方式。
主要特點1、該機能耗低，熱效率高；
2、該機可調性好，適用范圍廣；
3、易于安裝，操作簡便，維修方便；
4、作業環境清潔，噪聲小。
用途：該機廣泛應用于輕工、化工、糧食、食品、飼料等行業，如酒糟、啤酒糟、化肥、玉米胚芽、玉米纖維、蛋白粉、菜籽餅、雞糞等粉狀、顆粒狀、片狀、纖維狀無太大粘性的松散類物料的干燥。

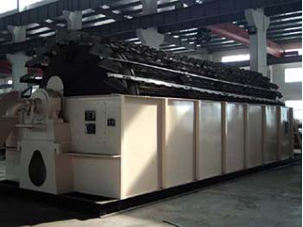

管束干燥機 Tube bundle dryer
一、產品概述
管束干燥機(Tube bundle dryer)為國內最新結構，大幅度地增加了熱效率，每蒸發1公斤水需要1.2～1.4公斤蒸汽，比普通管束干燥機提高干燥強度25-30%。已經在淀粉、釀酒、化工、食品、醫藥等行業的多家企業應用，并出口新加坡、蒙古、俄羅斯等國。

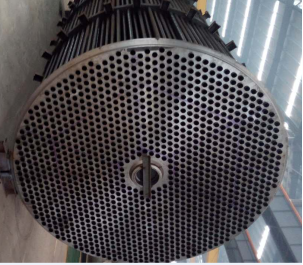

設備核心部件管束由優質鍋爐鋼管（GB3087）制成，采用先進的脹接工藝，極大地吸收和消除了管束在轉動過程中產生的的交變應力，徹底解決了傳統焊接工藝在焊縫處易產生斷裂的缺陷；管束兩端半軸的整體車削加工，可以精確地保證兩端的同軸度，極大地提高管束主軸承的使用壽命及管束的運行平穩性；根據物料干燥特性及干燥曲線而特殊設計的管束翻料鏟板、推料鏟板和卸料鏟板，可以使不同物料達到最佳的干燥效果。
二、工作原理
管束干燥機利用熱傳導和熱輻射原理，蒸汽在管束內與物料呈逆流或順流方式，物料在負壓封閉腔內通過管束上的鏟板攪拌和推動，由進料端向出料端移動，一部分成品物料通過卸料槽到卸料螺旋，經排料關風機排出。另一部分成品物料通過返料關風機到混料螺旋，經輸送攪拌機與濕物料充分?jǐn)嚢杌旌希档驮紳裎锪系暮?，達到干燥機的理想工作條件。
三、產品特點
(1)動力電耗、汽耗均達到同類產品的先進水平,每蒸發1公斤水需要1.2-1.4公斤蒸汽。
(2)干燥機內部核心部件管束由優質鍋爐鋼管（GB3087）制成，采用先進的脹接工藝，極大地吸收和消除了管束在轉動過程中產生的的交變應力，徹底解決了傳統焊接工藝在焊縫處易產生斷裂的缺陷。
(3)管束兩端半軸的整體車削加工，可以精確地保證兩端的同軸度，極大地提高管束主軸承的使用壽命及管束的運行平穩性。
(4)根據物料干燥特性及干燥曲線而特殊設計的管束翻料鏟板、推料鏟板和卸料鏟板，可以使不同物料達到最佳的干燥效果。
(5)通過排料槽中的隔板來控制物料在機內的物料量和干燥的時間，可干燥高水份物料，干燥彈性大。
(6)自動化程度高，能連續生產；對特殊生產工藝，也可間歇生產；作業環境清潔，無污染，噪音低。
四、產品規格與主要技術參數
規格型號 功率Kw 換熱面積m2 外形尺寸mm 總重kg
GZG-50 7.5 50 7210×1526×2245 5870
GZG-80 11 80 7490×2100×2730 10137
GZG-100 11 100 9064×2591×2730 12172
GZG-150 15 150 8937×2130×2378 13641
GZG-180 18.5 180 9728×2670×2380 15980
GZG-200 18.5 200 9734×2272×2642 17976
GZG-250 22 250 11517×2272×2462 21299
GZG-300 30 300 11903×2434×2848 22693
GZG-350 30 350 12118×2662×3104 28458
GZG-400 37 400 13093×2662×3253 30679
GZG-500 45 500 13586×2856×3233 35703
GZG-600 55 600 13032×3066×3508 43112
GZG-700 75 700 14296×3066×3508 47711
GZG-800 80 800 13734×3755×3740 53558
GZG-1000 110 1000 13400×4300×4230 75221
GZG-1200 120 1200 15480×4300×4900 92374
五、典型物料
物料名稱 進料含水 % 出料含水 % 干燥強度 KgH2O/M2.H
玉米纖維 60 10-12 4.5-4.8
玉米胚芽 55 3-5 2.3-2.8
蛋白粉 60 12-13 4.5-4.7
酒精糟 65 10-12 4.9
薯類纖維 65 10-12 4.8
玉米漿蛋白 50 10 5.5
飼料載體 16 6-8 4.2
油菜籽 60 5-7 4.5
豬血發酵粉 35 10 4.4
骨粉 40 10 4.5
六、適用范圍
廣泛應用于發酵、淀粉、化工、輕工、食品和糧食、飼料、釀酒、酒精等行業物料的干燥，如玉米胚芽、玉米纖維、蛋白飼料、蛋白粉、酒糟、萬壽菊、木屑、飼料工業的載體物料、魚蝦下腳料、油菜籽（非種子用）、化肥、玉菜籽餅、予處理黃豆、予處理葵花籽、予處理油菜籽、予處理其他油料果實、豬毛、骨粉、顆粒或粉狀化肥，無機礦物質等粉狀、顆粒狀、纖維狀松散類物料。
三、選型依據：
1、物料名稱：白酒糟。
2、進料含水率：60%。
3、出料含水率：35%以?xún)?nèi)。
4、處理量：35000KG/H.
5、設備選型依據：根據實際經驗35000KG/H的處理量時所干燥的水份至少為13500KG，該干燥機
H/M2至少可以干燥5KG的水，13500/4.2/=3214M2,故可以選擇4臺800M2或者3臺1100M2的
干燥機。
四、設備供貨范圍及報價
1、800M2管束干燥機（單套設備報價表）
設備名稱 規格、型號 價格(萬元) 備注
主機 換熱管（GB/T24593-2009） Φ51×3.0×6000 84.0 碳鋼
管板 Φ2600×80 16MnⅡ
封頭 DN2600×18 Q345R
上殼體 δ4mm 304
下殼體 δ5mm 304
料鏟 δ4mm 碳鋼
料鏟角鐵 ∠100×80×10 碳鋼
保溫 50mm 巖棉
主電機 YE3-250M-55Kw 大中、皖南
液力偶合器 YXO-450 上海、杭州
減速機 ZLY-280 國茂、凱博
進料絞龍 Φ350×1200 1.5Kw
旋轉接頭 一套 山東騰州
輔件 風機 4-72-5C 7.0 304 5.5Kw
風管 Φ500X3X6000 304不銹鋼
旋風分離器 Φ1000 304不銹鋼
關風器 BL-5 304 0.5Kw
電控 600X400X1800 正泰電器
運輸費 3.0
設備價格:壹佰貳拾陸萬元整 ￥:94.0萬元
注明：1、干燥機下部開有五個清理門。
2、干燥機承壓部分按GB150壓力容器規范制作、驗收，并出具壓容證書。
2、1100M2管束干燥機（單套設備報價表）
設備名稱 規格、型號 價格(萬元) 備注
主機 換熱管（GB/T24593-2009） Φ51×3.0×7000 110.0 碳鋼
管板 Φ3000×80 16MnⅡ
封頭 DN3000×20 Q345R
上殼體 δ4mm 304
下殼體 δ5mm 304
料鏟 δ4mm 碳鋼
料鏟角鐵 ∠100×80×10 碳鋼
保溫 50mm 巖棉
主電機 YE3-250M-75Kw 大中、皖南
液力偶合器 YXO-450 上海、杭州
減速機 ZLY-280 國茂、凱博
進料絞龍 Φ350×1200 1.5Kw
旋轉接頭 一套 山東騰州
輔件 風機 4-72-5C 7.0 304 5.5Kw
風管 Φ500X3X6000 304不銹鋼
旋風分離器 Φ1000 304不銹鋼
關風器 BL-5 304 0.5Kw
電控 600X400X1800 正泰電器
運輸費 3.0
設備價格:壹佰貳拾陸萬元整 ￥:120萬元
注明：1、干燥機下部開有五個清理門。
2、干燥機承壓部分按GB150壓力容器規范制作、驗收，并出具壓容證書。
2、1100M2管束干燥機（單套設備報價表）
設備名稱 規格、型號 價格(萬元) 備注
主機 換熱管（GB/T24593-2009） Φ51×3.0×7000 110.0 碳鋼
管板 Φ3000×80 16MnⅡ
封頭 DN3000×20 Q345R
上殼體 δ4mm 304
下殼體 δ5mm 304
料鏟 δ4mm 碳鋼
料鏟角鐵 ∠100×80×10 碳鋼
保溫 50mm 巖棉
主電機 YE3-250M-75Kw 大中、皖南
液力偶合器 YXO-450 上海、杭州
減速機 ZLY-280 國茂、凱博
進料絞龍 Φ350×1200 1.5Kw
旋轉接頭 一套 山東騰州
輔件 風機 4-72-5C 7.0 304 5.5Kw
風管 Φ500X3X6000 304不銹鋼
旋風分離器 Φ1000 304不銹鋼
關風器 BL-5 304 0.5Kw
電控 600X400X1800 正泰電器
運輸費 3.0
設備價格:壹佰貳拾陸萬元整 ￥:120萬元
注明：1、干燥機下部開有五個清理門。
2、干燥機承壓部分按GB150壓力容器規范制作、驗收，并出具壓容證書。
“白酒糟”800平方，1200平方 管束干燥機，管束烘干機，管束干燥，常州科達干燥設備有限公司成功調試 。
GZG1200管束干燥機技術參數
序號 名稱 規格 材質 產地 備注
1 上殼體 δ=4mm S30408
2 下殼體 δ=5mm S30408
3 山板襯板 δ=2mm S30408
4 抄板 δ=4mm S30408
5 抄板角鋼 ∠125×100×10 S30408
6 電機 110Kw
7 減速機 ZSY355
8 管板 δ=95 Q345R 噴鎳鉻合金
9 封頭 δ=30 S30408
10 隔板 δ=18 S30408
11 大軸 Φ450 20MnMo 與物料接觸部分襯不銹鋼304板
12 換熱管 φ51×3.0 S30408 GB13296-2013
13 覆鋁鋅板 δ=1.5mm Q235B 保溫板
14 金屬軟管 4″、6″ 山東省滕州市
15 旋轉接頭 4″、6″ 20+四氟
16 液力偶合器 YOP500 大連液力耦合器總廠
17 齒輪傳動 ZG 淄博市博山齒輪廠
18 進汽端軸承 SL06068 瓦房店軸承集團有限責任公司
19 排水端軸承 23180
20 封頭與主軸、筋板焊接后整體退火以消除焊接應力
主軸經精煉爐精煉后鍛打成形
換熱管與管板采用氣密翻邊脹接方式
配返料絞龍、旋風分離器、風機及閉風器，與物料接觸部分為304材質
外形尺寸：13310×4010×6210（單位：mm） 重量：約83T/臺
